Diese Mechaniken können jeweils mit zwei Schrauben KH N 7 verschraubt werden oder mit 1-teiligen Maschinennieten (Ni M 4-12-8) genietet werden. Hierfür wird aber ein spezielles Werkzeug benötigt!
Nicht geeignet für die Befestigung sind Buchschrauben!

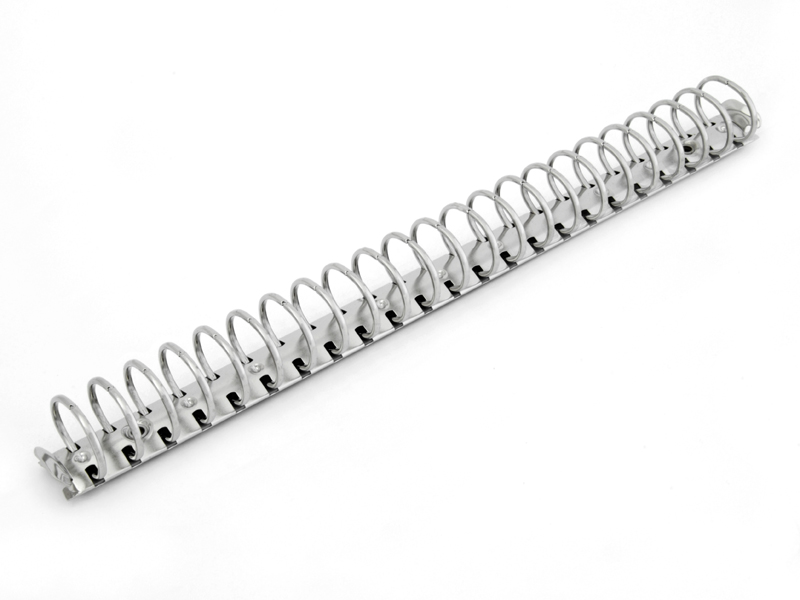

A4 Kipphebelmechanik, vernickelt, 23 Ringe je 12,7 mm Abstand
Art.-Nr.: KH N 300 23 25 R 2023-Ring Kipphebelmechanik• Form-R• mit zwei Nietlöchern• Ringabstand: 22 x 12,7 mm• Füllhöhe: 18 mmweitere technische Daten: in mm• Gehäusebreite: 20,0• gesamte Länge: 303,0• gesamte Höhe: 30,0• gesamte Breite: 30,0• Nietlochabstände: 241,0• Drahtbügel Ø: 2,0 x 2,7

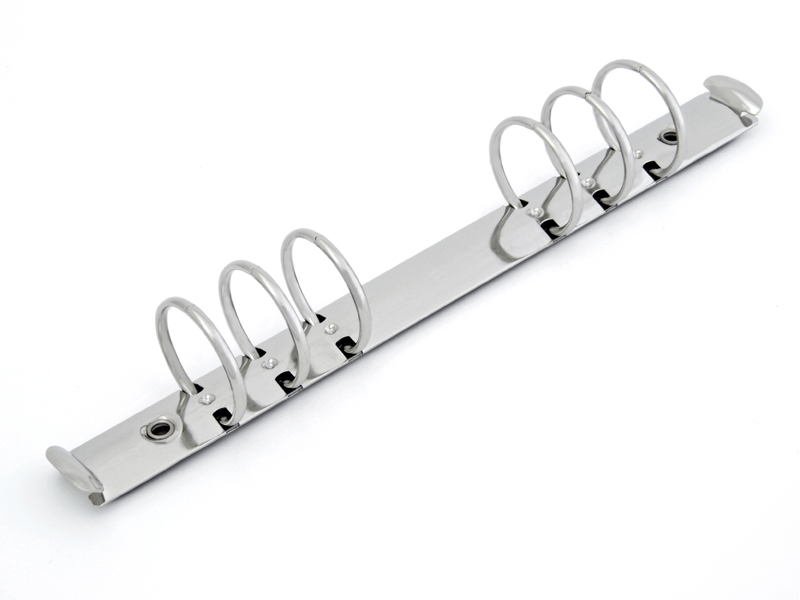

A5 Kipphebelmechanik, vernickelt, 19-19-70-19-19 mm
Art.-Nr.: KH N 216 06 30 R 206-Ring Kipphebelmechaniken• Form-R• mit zwei Nietlöchern• Ringabstand: 19-19-70-19-19 (Mitte Ring bis Mitte Ring)• Füllhöhe: 25 mmweitere technische Daten: in mm • Gehäusebreite: 20,0• gesamte Länge: 229,0• gesamte Höhe: 35,5• gesamte Breite: 35,0• Nietlochabstände: 174,0• Drahtbügel Ø: 2,3 x 3,3

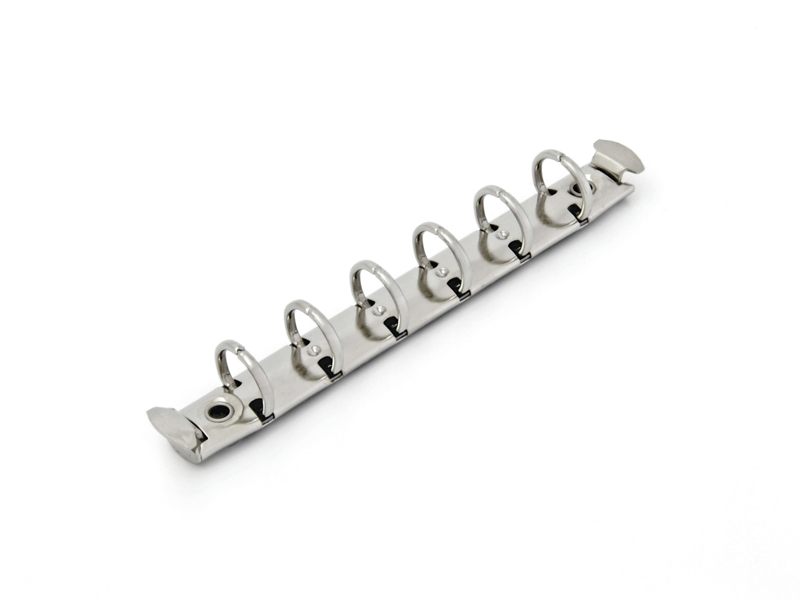

Kipphebelmechanik, vernickelt, 19-19-19-19-19 mm
Art.-Nr.: KH N 130 06 15 R 156-Ring Kipphebelmechaniken• Form-R• mit zwei Nietlöchern• Ringabstand: 19-19-19-19-19 (Mitte Ring bis Mitte Ring)• Füllhöhe: 10 mmweitere technische Daten: in mm• Gehäusebreite: 15,0• gesamte Länge: 140,0• gesamte Höhe: 20,5• gesamte Breite: 18,0• Nietlochabstände: 109,6• Drahtbügel Ø: 2,0 x 2,6

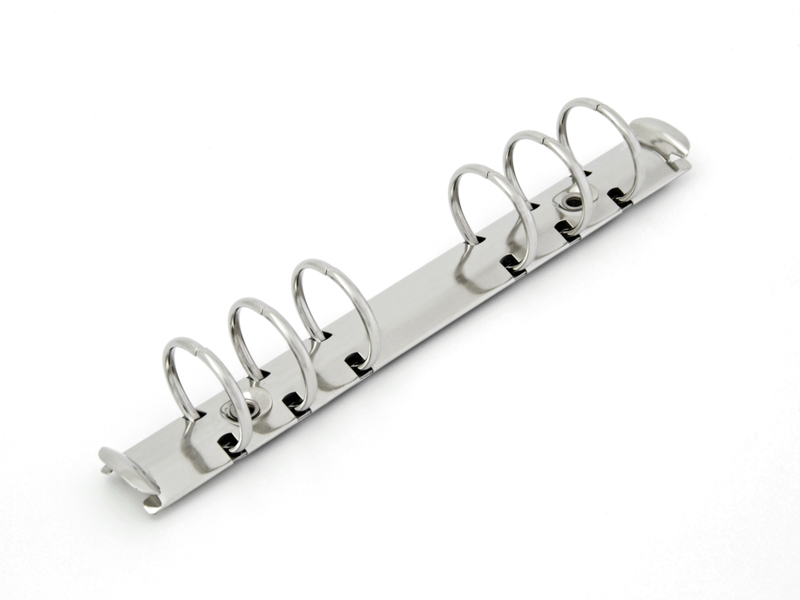

Kipphebelmechanik, vernickelt, 19-19-51-19-19 mm
Art.-Nr.: KH N 171 06 25 R 206-Ring Kipphebelmechaniken• Form-R• mit zwei Nietlöchern• Ringabstand: 19-19-51-19-19 (Mitte Ring bis Mitte Ring)• Füllhöhe: 21 mmweitere technische Daten: in mm • Gehäusebreite: 20,0• gesamte Länge: 180,0• gesamte Höhe: 31,5• gesamte Breite: 30,0• Nietlochabstände: 108,0• Drahtbügel Ø: 2,1 x 3,0

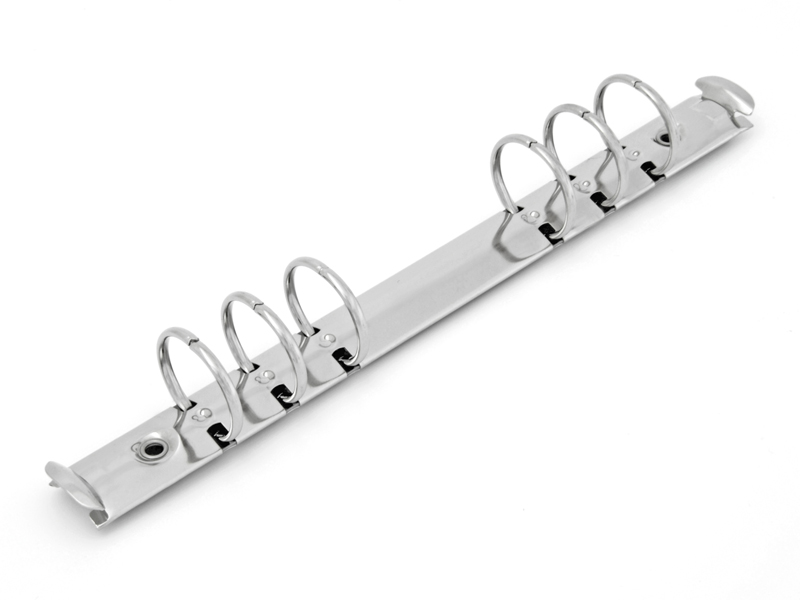

Kipphebelmechanik, vernickelt, 19-19-70-19-19 mm
Art.-Nr.: KH N 216 06 25 R 206-Ring Kipphebelmechaniken• Form-R• mit zwei Nietlöchern• Ringabstand: 19-19-70-19-19 (Mitte Ring bis Mitte Ring)• Füllhöhe: 21 mmweitere technische Daten: in mm• Gehäusebreite: 20,0• gesamte Länge: 226,0• gesamte Höhe: 31,5• gesamte Breite: 30,5• Nietlochabstände: 174,0• Drahtbügel Ø: 2,1 x 3,0

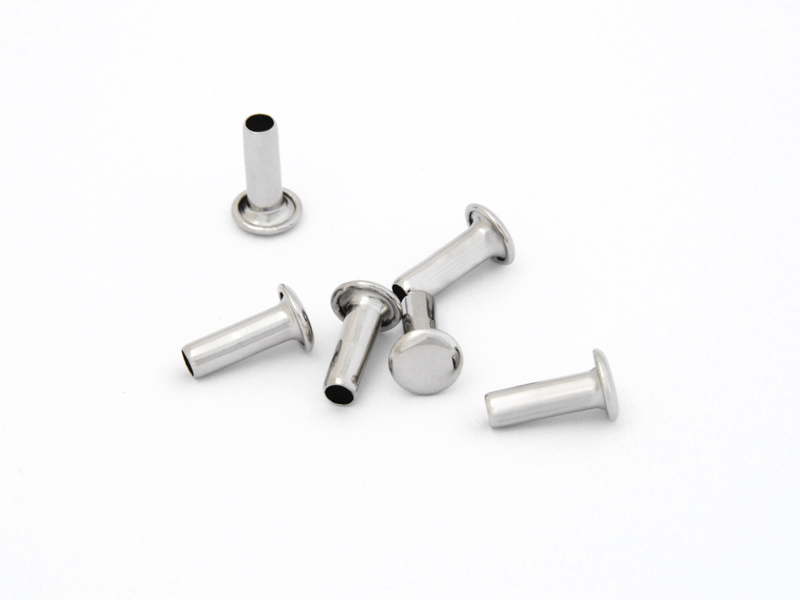

Maschinen-Hohlniete 1-teilig, 12 mm, vernickelt
Art.-Nr.: Ni M 4-12-81-teileige Maschinen-Hohlniete• vernickelt• Nietkopf-Ø: 8 mm• Schaft-Ø: 4 mm• Schaftlänge: 12 mm• für maschinelle Verarbeitung

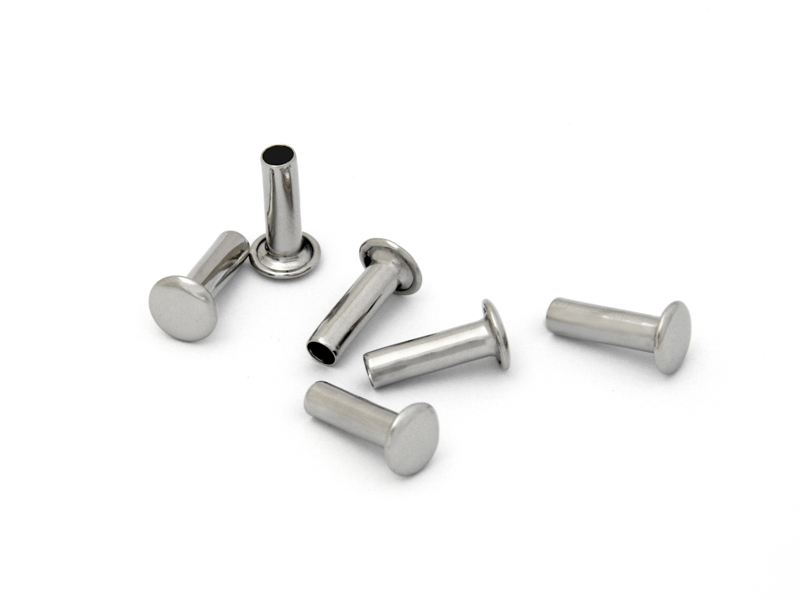

Maschinen-Hohlniete 1-teilig, 14 mm, vernickelt
Art.-Nr.: Ni M 4-14-81-teileige Maschinen-Hohlniete• vernickelt• Nietkopf-Ø: 8 mm• Schaft-Ø: 4 mm• Schaftlänge: 14 mm• für maschinelle Verarbeitung
Schraube für Kipphebelmechanik
Art.-Nr.: Schraube KH N 7Schraube für Kipphebelmechaniken mit Nietloch• vernickelt• nur für Einbandmaterial bis 3 mm Stärke
